Trubicový vakuový kolektor ts 10
Solární vakuový termický kolektor typu „Heat Pipe“ s omezovačem teploty na vakuových trubicích na max. 169,5° C. Vysoce odolné trubice z antireflexního skla jsou vyrobené v Německu. Instaluje se ve vertikální poloze se sklonem minimálně 15°. Kolektory se spojují paralelně, maximálně 8 kolektorů v jedné řadě. Vývody kolektoru jsou z Cu trubky Ø22mm a spojují se svěrným šroubením (22) s kovovými kroužky. Kolektory se do stavby instalují pomocí originálních konstrukcí, včetně rámů (potřeba objednat zvlášť) na rovnou nebo šikmou podložku.
Konstrukce: Sběrač kolektoru z Al slitiny, povrch je upravený anodickou oxidací. Ve vnitřku sběrače je měděný výměník, kter&a
Technické parametry
|

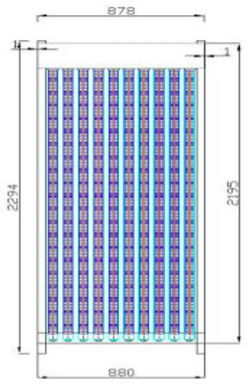

Spojovací rozměry pro 1 kolektor (š x d)
|
880 x 2294 mm
|
|
Objem kapaliny ve sběrači
|
0,55 L
|
|
Váha kolektoru
|
29,6 kg |
|
Půdorysná plocha
|
1,945 m2 |
| Kapalinový obsah | 1,57 l |
|
Plocha apertury
|
1,021 m2
|
|
Absorpční plocha
|
0,915 m2
|
|
Nominální výstup Wpeak (1000W/m2)
|
704 W |
*Energetický zisk kolektoru závisí na způsobu jeho využití, geografické poloze, orientaci kolektoru a na klimatických podmínkách
|
Absorpční vrstva
|
TiNOx |
|
Max. provozní tlak
|
0,6 MPa |
|
Stagnační teplota - omezená
|
169,5°C
|
|
Připojovací vývody
|
minerální plsť |
| Selektivní konverzní vrstva |
Cu Ø22
|
|
Rozměry trubky
|
56 x 2011 mm
|
| Doporučený průtok |
30 - 120L/hod
|
|
Minimální sklon kolektoru
|
15° |
|
Materiál krytu
|
Hliníková slitina
|
|
Izolace
|
Minerální vlna, 50mm
|
|
Minimální roční energetický zisk z 1m2 plochy kolektoru podle RAL UZ 73
|
525 kWh/m2 rok |
|
Optická účinnost vztažená na absorpční plochu
|
77,00% |
Závislost tlakové ztráty kolektoru TS 10 na průtoku vody (při 20°C)
