Solární
kolektor ts 500

Popis

Plochý vertikální kolektor s absorbční plochou 2,26m2.

Kolektory se spojují paralelně, maximálně 8 kolektorů v jedné řadě.

Vývody přírubové - montážní soubory S 4111 ( S 4263 ) + S 4109

Absorber: Tvarovaný hliníkový plech se selektivní konverzní vrstvou, který obepíná meandr z měděné trubky.

Použití: ohřev TUV, bazénů, přitápění.

Kontaktujte nás
Půdorysná plocha 2,53 m2
Absorpční plocha 2,26 m2
Plocha apertury 2,26 m2
Spojovací rozměr 1290 mm
Hmotnost 44,6 kg
Kapalinový obsah 1,57 l
Maximální přetlak teplonosné kapaliny 600 kPa
Doporučený průtok teplonosné kapaliny 30 - 100 l/h na jeden kolektor
Připojovací vývody přírubové ø 26 mm





Pouzdro teplotního čidla pro čidlo ø 6 mm
Krycí sklo solární bezpečnostní,tloušťka 4 mm
Skříň kolektoru výlisek z nekorodujícíhoAl-Mg plechu
Tepelná izolace minerální plsť
Selektivní konverzní vrstva ALOx (černý) TS 500
Sluneční absorbivita αAM1.5 95 %
Tepelná emisivita ε82°C 13 %
Optická účinnost 81 %
Doporučená prac. teplota pod 100°C
Stagnační teplota (při záření1000 W/m2 a teplotě okolí 30°C) do 196°C
Minimální roční energetický ziskz 1 m² plochy kolektoru podle metodiky RAL UZ 73 525 kWh/ m2 rok

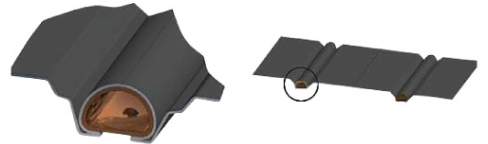

UNIKÁTNÍ SPOJENÍ ABSORBÉRU SE SBĚRNOU TRUBKOU
