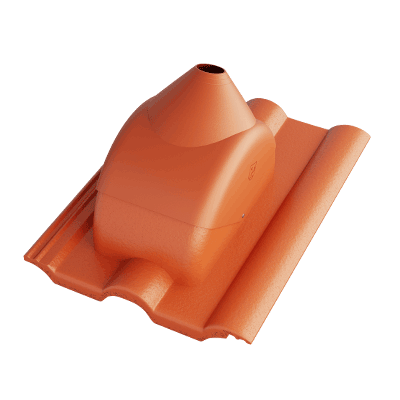

Tvarovka prostupová pro anténní stožár

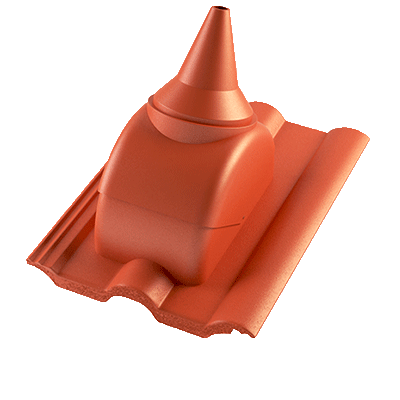

Tato speciálně vyvinutá tvarovka se používá pro snadný a bezpečný prostup tyčí a stožárů o Ø 35 - 60 mm. Výrobek se skládá ze základní betonové prostupové tvarovky a plastového adaptéru o průměru 35 - 60 mm pro plynulý, estetický a bezpečný přechod střešního pláště ke stožárům držícím anténu či podobná zařízení. Rozsah použití tvarovky pro sklon střechy od 15° do 40°.
Jedná se o velmi jednoduché, elegantní a systémové řešení. Tvarovka nahrazuje jiná esteticky či technicky neuspokojivá řešení, avšak netvoří fixační bod stožáru.

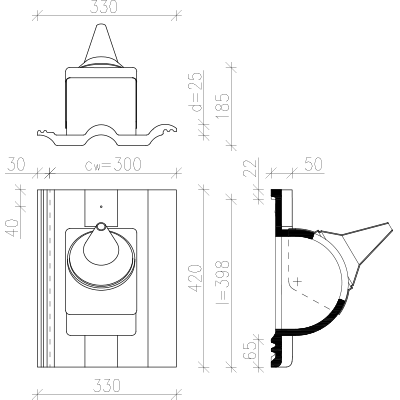

Technické parametry
| Materiál | probarvený beton s povrchovou úpravou |
| Užitný sklon střechy | 15° - 40° |
Návod k montáži
-
V místě, kde je požadován prostup střešním pláštěm jednoduše vyměníme tašku základní za tvarovku prostupovou. Tuto tvarovku pak zafixujeme ke střešní lati vrutem 4x60 mm.
-
Plastový adaptér seřízneme ruční pilkou s jemným zubem na požadovaný průměr prostupu adaptérem.
-
Pro sklon střechy od 15° do 30° nasadíme adaptér kratší stranou směrem k čelu tvarovky. Pro sklon střechy od 30° do 40° musíme adaptér otočit.
-
Nakonec osadíme stožár skrz tvarovku s adaptérem. Netěsnosti mezi stožárem a adaptérem dotěsníme.
POZN.: Tvarovka prostupová nemá funkci kotvícího bodu pro anténní stožár.
