Tvarovka nášlapná

Tvarovka nášlapná nabízí jednoduché řešení bez jakýchkoliv zásahů do střešního pláště, v případě, že je třeba zajistit dobrý přístup pro obsluhu různých nadstřešních prvků.Pro plnou funkčnost se nášlapná tvarovka doplní buď o nášlap pro jednu nohu, nebo se užijí dvě tašky nášlapné, na které se pomocí obloukových držáků připevní stoupací plošina.

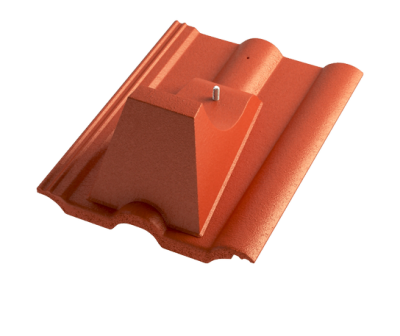

Držáky i plošina jsou v barvě střechy a nenarušují tak její celkový ráz. Tato tvarovka je modifikovaná taška základní, která je vyztužená a opatřená nášlapným betonovým blokem s dvěma závitovými tyčemi kotvenými přímo do tohoto bloku.

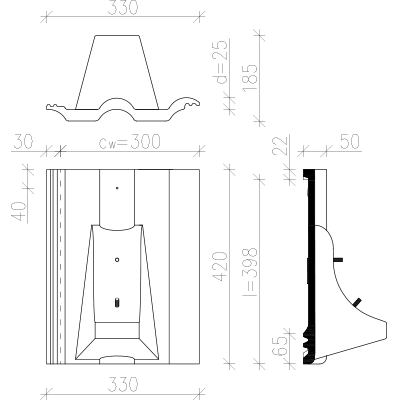

Technické parametry
Materiál | velmi kvalitní pigmentovaný beton |
Povrch | hladký matný / hladký lesklý |
Délka | 420 mm |
Šířka | 330 mm |
Závěsná délka - l | 398 mm |
Výška profilu tašky - d | 25 mm |
Krycí šířka - Cw | 300 mm |
Hmotnost | 7,6 kg |
Spotřeba | 2 ks/1 plošina |
Zatížení střechy | 15,2 kg/m2 |
Bezpečný sklon | max. 22° - 50° |
Návod k montáži

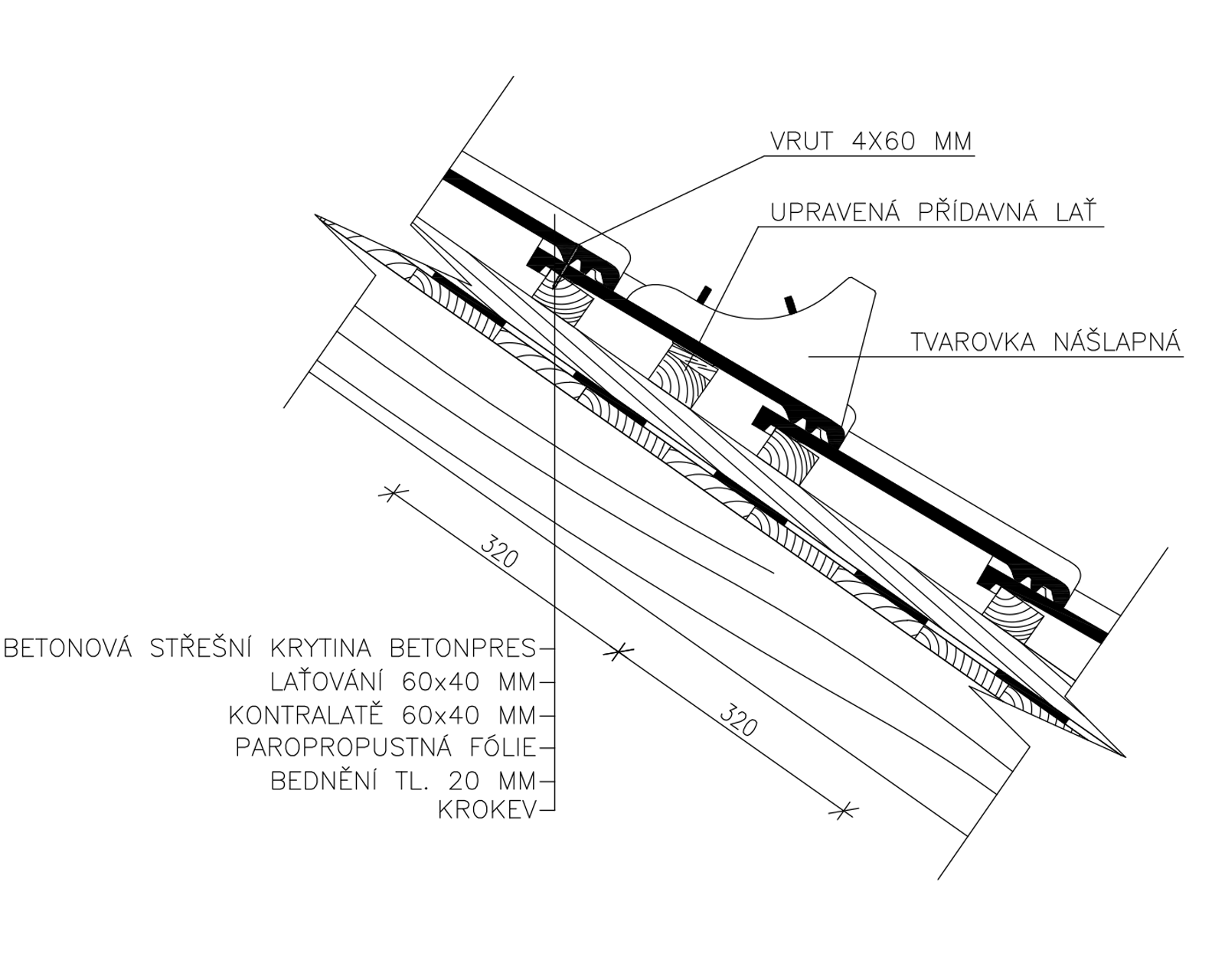

1. Ve spodní části tvarovky se nacházejí dva vystupující čtverce o rozměru 50 × 50 mm. V místech těchto výstupků je nutné tvarovku podložit přídavnou latí, upravenou tak, aby se tvarovka opírala celou plochou výstupků.
2. Tvarovku připevněte vrutem s protikorozní úpravou. Takto upevněnou tvarovku lze dále osadit buď:
a. nášlapem pro jednu nohu
b. stoupací plošinou (použitím dvou těchto tvarovek).
