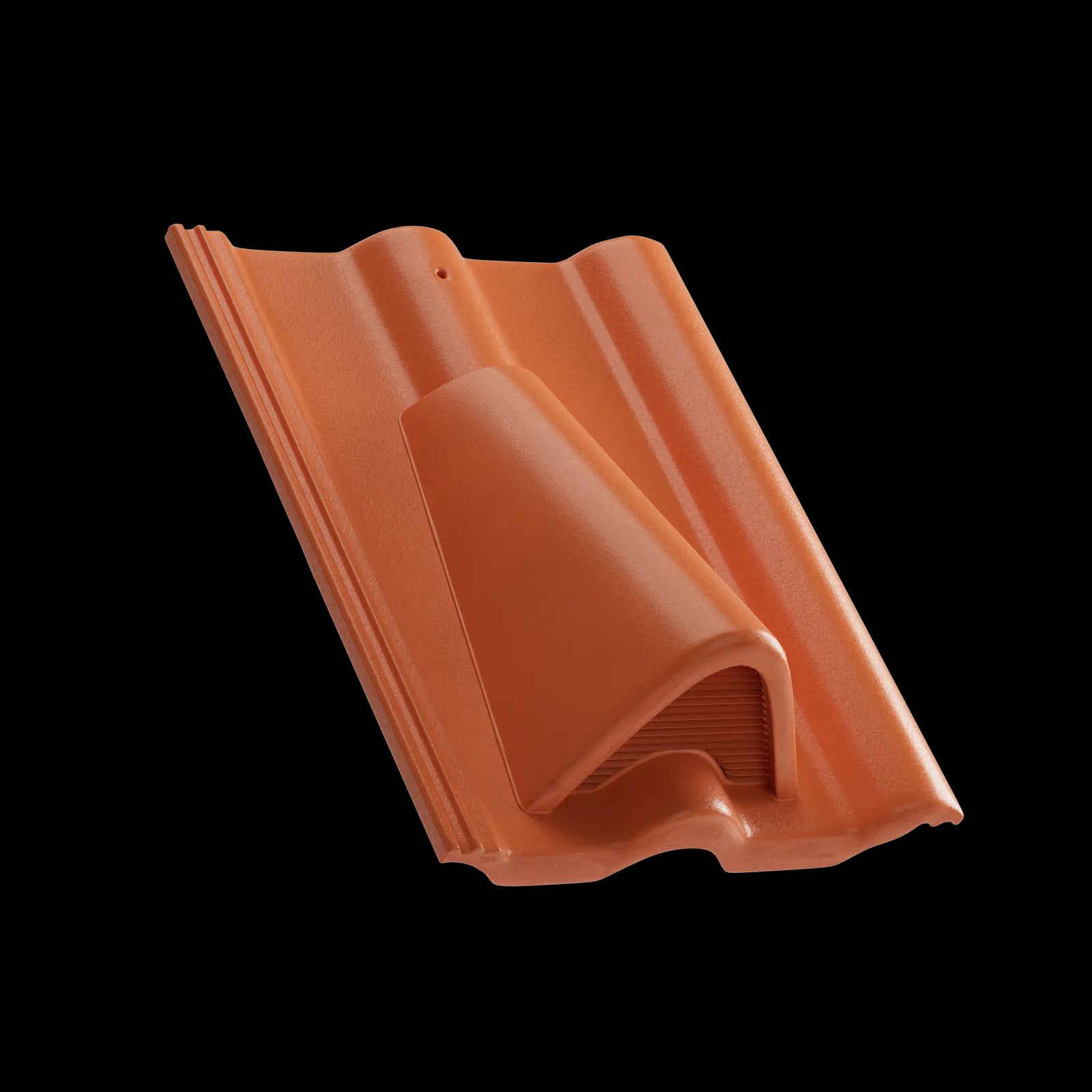

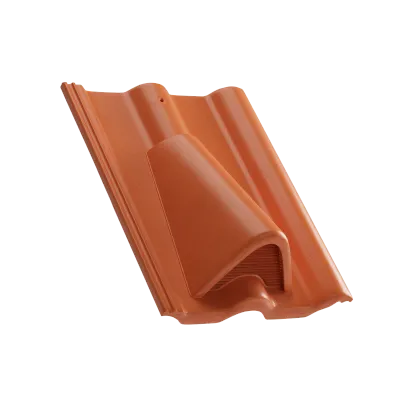

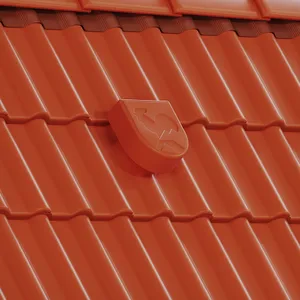

Tvarovka odvětrávací
Při navrhování sklonitých víceplášťových střech je nutné zajistit dostatečné odvětrání vzduchové mezery mezi plášti, aby se zamezilo nadměrnému srážení vzdušné vlhkosti, která se do těchto míst dostává difuzí skrz střešní plášť.
Aby bylo odvětrání dostatečné je nutné užít minimálně 10 ks odvětrávacích tvarovek na 100 m2 plochy střechy. Odvětrání je ovlivněno sklonem střechy. Při sklonu do 25° - 45˚ a délce krokve do 10 m je nutné odvětrání min. 5‰ z plochy střechy. Pokládají se zpravidla do druhé řady od hřebene v pravidelných intervalech tak, aby byly rovnoměrně rozmístěny podle potřebného počtu větracích tvarovek daného výpočtem.

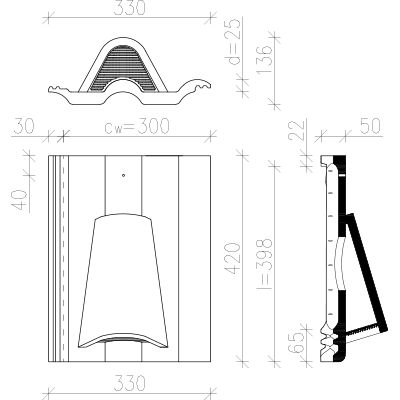

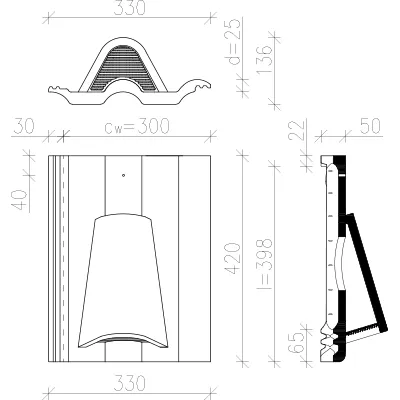

Technické parametry
- Materiálvelmi kvalitní pigmentovaný beton
- Povrchhladký matný / hladký lesklý
- Délka420 mm
- Šířka330 mm
- Závěsná délka- l398 mm
- Výška profilu tašky - d25 mm
- Krycí šířka - Cw300 mm
- Hmotnost6 kg
- Spotřeba10 ks/100 m2
- Zatížení střechy0,6 kg/m2
- Plocha větracího otvoru54 cm2
Technické údaje
Pro správné odvětrání střešního pláště je třeba dodržet:
• Minimální nasávací otvor u okapu o rozměru 200 cm2 na 1 metr šířky střechy.
• 10 odvětrávacích tvarovek na 100 m2 střechy.
• Při sklonu střechy ≤ 16° je třeba užít zvýšené kontralatě na 6 cm.
• Dodržet správný postup při montáži střešních fólií.
V případě, že jsou na betonovou krytinu Betonpres kladeny zvýšené požadavky na vodotěsnost vyplývající ze sklonu střechy, konstrukčního řešení, využití, klimatických poměrů nebo místních podmínek, je nutné provedení doplňkových opatření.
