Tvarovka nášlapná

Tvarovka nášlapná nabízí jednoduché řešení bez jakýchkoliv zásahů do střešního pláště, v případě, že je třeba zajistit dobrý přístup pro obsluhu různých nadstřešních prvků.Pro plnou funkčnost se nášlapná tvarovka doplní buď o nášlap pro jednu nohu, nebo se užijí dvě tašky nášlapné, na které se pomocí obloukových držáků připevní stoupací plošina.

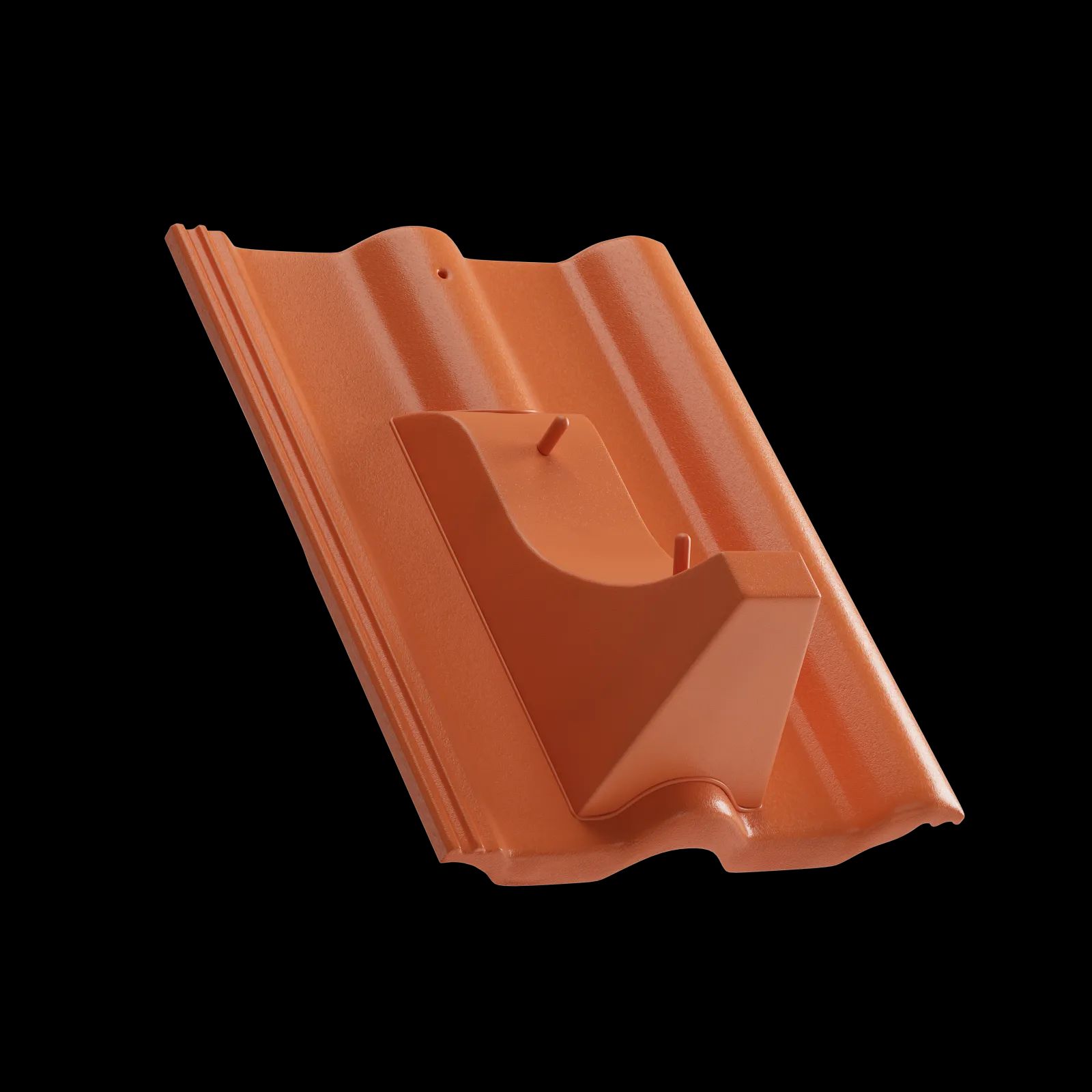

Držáky i plošina jsou v barvě střechy a nenarušují tak její celkový ráz. Tato tvarovka je modifikovaná taška základní, která je vyztužená a opatřená nášlapným betonovým blokem s dvěma závitovými tyčemi kotvenými přímo do tohoto bloku.

Spotřeba 2ks / 1 plošina

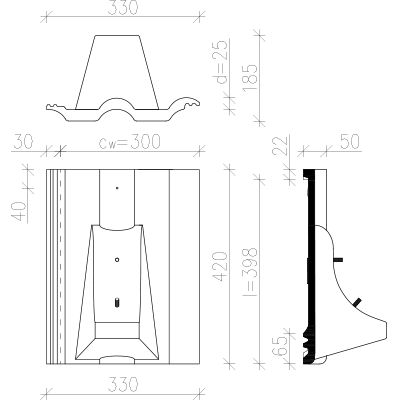

Technické parametry

  • Materiálvelmi kvalitní pigmentovaný beton
  • Povrchhladký matný / hladký lesklý
  • Délka420 mm
  • Šířka330 mm
  • Závěsná délka- l398 mm
  • Výška profilu tašky - d25 mm
  • Krycí šířka - Cw300 mm
  • Hmotnost7,6 kg
  • Spotřeba2 ks/1 plošina
  • Zatížení střechy15,2 kg/m2
  • Bezpečný sklonmax. 22° - 50°

Návod k montáži

1. Ve spodní části tvarovky se nacházejí dva vystupující čtverce o rozměru 50 × 50 mm. V místech těchto výstupků je nutné tvarovku podložit přídavnou latí, upravenou tak, aby se tvarovka opírala celou plochou výstupků.

2. Tvarovku připevněte vrutem s protikorozní úpravou. Takto upevněnou tvarovku lze dále osadit buď:

a. nášlapem pro jednu nohu

b. stoupací plošinou (použitím dvou těchto tvarovek).
