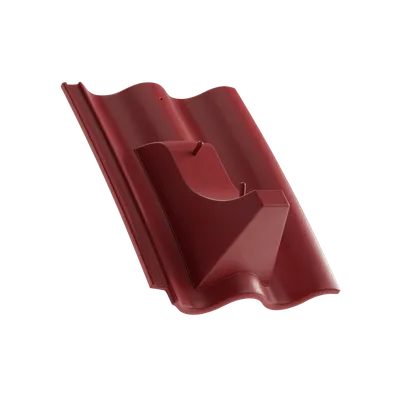

Tvarovka nášlapná Horizont

Tvarovka nášlapná nabízí jednoduché řešení bez jakýchkoliv zásahů do střešního pláště, v případě, že je třeba zajistit dobrý přístup pro obsluhu různých nadstřešních prvků. Pro plnou funkčnost se nášlapná tvarovka doplní buď o nášlap pro jednu nohu, nebo se užijí dvě tašky nášlapné, na které se pomocí obloukových držáků připevní stoupací plošina.

Držáky i plošina jsou v barvě střechy a nenarušují tak její celkový ráz. Tato tvarovka je modifikovaná taška základní, která je vyztužená a opatřená nášlapným betonovým blokem s dvěma závitovými tyčemi kotvenými přímo do tohoto bloku.

Více informací

Technické parametry

Návod k montáži

Ve spodní části tvarovky se nacházejí dva vystupující čtverce o rozměru 50 × 50 mm.
V místech těchto výstupků je nutné tvarovku podložit přídavnou latí, upravenou tak, aby se tvarovka opírala celou plochou výstupků.
Tvarovku připevněte vrutem s protikorozní úpravou.
Takto upevněnou tvarovku lze dále osadit buď:
- nášlapem pro jednu nohu, nebo
- stoupací plošinou (použitím dvou těchto tvarovek).

Pozn.: Přimontáži nášlapného příslušenství na závity nášlpné tvarovky se doporučuje utahovací moment cca 20 Nm.

Stoupací plošina

Návod k montáži

Přiložené obloukové držáky stoupací plošiny vyrovnejte do vodorovné polohy pomocí vodováhy. Následně držák nasaďte na aretační díry tak, aby případný naklon plošiny směřoval k ploše střechy.
Držáky přišroubujte k nášlapným tvarovkám – doporučený utahovací moment je cca 20 Nm.
Na držáky připevněte plošinu pomocí tvarovaných podložek a šroubů.
Veškerý spojovací materiál je součástí balení.
Optimální sklon použití: 20°–50°.
